MP43P-010-F1高精度数位压力传感器

发布日期：2017/6/20 17:05:51　点击：762
MP43P-010-F1高精度数位压力传感器 在线订购

 MP43P-010-F1高精度数位压力传感器

  • 7种压力单位显示。
  • 2NPN/PNP 开集极输出 + 类比输出。
  • 3色数位LCD显示。
  • 重复精度±0.2% F.S.±1 digit。
  • 节省电力 Max. 20%。
  • 压力单位可设定：KPa, MPa, kgf/cm2, bar, psi, mmHg, InHg 。

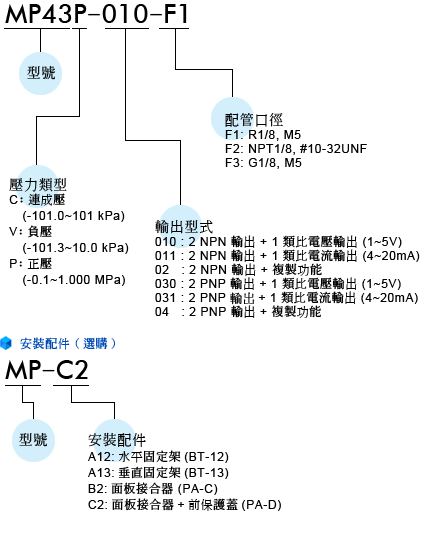

配管口径 F1:R1/8, M5; F2:NPT1/8,#10~32UNF; F3:G1/8, M5
额定压力范围 0 ~ 1.000 MPa (正压)
0.0 ~ －101.3 kPa (负压)
－100.0~100.0 kPa (连成压)
设定∕使用压力范围 －0.100 ~ 1.000 MPa (正压)
10.0 ~ －101.3 kPa (负压)
－101.0~101.0 kPa (连成压)
耐压力 1.5 MPa, 300 kPa
使用流体 空气，非腐蚀性，不可燃性
电源电压 12 to 24V DC ±10%, 涟波峰值 ≦10%
消费电流 ≦ 40mA (无负载时)
开关输出 2 NPN 开集极输出,最大负载电流：125mA,最大供应电压：30V DC,内部压降：≦1.5V
2 PNP 开集极输出,最大负载电流：125mA,最大供应电压：24V DC,内部压降：≦1.5V
重覆精度 ≦±0.2% F.S.±1 digit
应差 可调 (※1)
应答时间 ≦2.5ms (预防误动作功能: 25ms, 100ms, 250ms, 500ms, 1000ms ,1500ms 可选择)
输出短路保护 有
显示 3色(红/绿/橙)显示(取样率5次/秒)
显示精度 ≦±2% F.S. ±1 digit (在周围温度： 25 ±3℃)
动作显示灯 橙色 (1 & 2 指示灯) OUT1 / OUT2
线性输出(电压输出)(※2) 输出电压: 1 ~ 5V ≦±2.5% F.S.(额定压力范围内)
直线性:≦±1% F.S. 输出阻抗约1kΩ
线性输出(电流输出)(※3) 输出电流: 4 ~ 20mA ≦±2.5% F.S.(额定压力范围内); 直线性: ≦±1% F.S.
负载阻抗最大:300Ω 在电压为12V, 600Ω 在电压为24V ;
负载阻抗最小:50Ω
耐环境-防护等级 IP40
耐环境-周围温度 动作: 0 ~ 50℃, 保存:－10 ~ 60 ℃ (无水露及不结冰状况下)
耐环境-周围湿度 动作及保存: 35~85% RH (无水露)
耐环境-耐电压 1000V AC 1分钟(引线及塑胶外壳间)
耐环境-绝缘阻抗 50MΩ 以上 (500V DC) (引线及塑胶外壳间)
耐环境-耐振动 复振幅1.5mm, 每1分钟10Hz~55Hz~10Hz , X、Y、Z 每个方向各2小时
耐环境-耐冲击 100m/s2 (10G) X、Y、Z 每个方向各3次
温度特性 ≦±2.5% F.S.比较参考温度25℃(0 ~ 50℃温度范围内)
电线规格 耐油PVC电线 (0.15mm2)
重量 约80g (包含2公尺的电线)
备注 ※1.单点设定模式及窗口比较模式可调整1-8digits 的应差。
※2.选择电压输出时就无电流输出，2种输出型态仅可选择其1。
※3.选择电流输出时就无电压输出，2种输出型态仅可选择其1。
