MP50P-010-F1高精度数位压力传感器

发布日期：2017/6/20 17:10:03　点击：661
MP50P-010-F1高精度数位压力传感器 在线订购

 MP50P-010-F1高精度数位压力传感器

  • 保护构造 IP65 :
    可承受来自各方向的低压水柱喷射，防止产品损坏。
  • 双色数位 LCD 显示 :
    双色显示可凸显出不同设定状态，你可以随意更改设定内容及背光显示方式。
  • 设定参数复制 :
    减少设定工时, 减少设定值输入错误。
  • 单位利于辨识 :
    压力单位可转换：KPa, MPa, kgf/cm    2, bar, psi, InHg。
  • 适用腐蚀性流体及气体 :
    感应元件及接管元件为SUS 316L 材质，适合腐蚀性流体及气体之设备。
  • 产品快速安装 :
    节省安装工时, 拆卸简单。

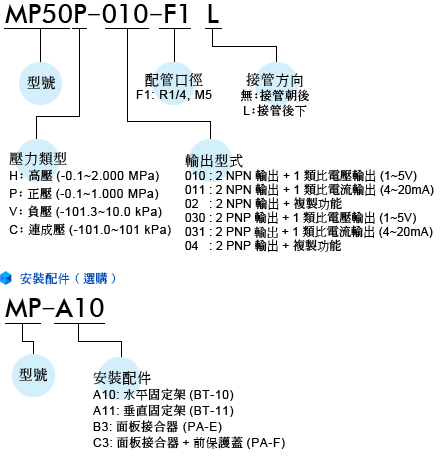

配管口径 F1:R1/4, M5
额定压力范围 0 ~ 1.000 MPa (正压)
0.0 ~ 2.0 MPa (高压)
－101.3 ~ 0.0 kPa (负压)
－100.0~100.0 kPa (连成压)
設定压力范围 －0.1 ~ 1.000 MPa (正压)
－0.1 ~ 2.0 MPa (高压)
－101.3 ~ 10.0 kPa (负压)
－101.0~101.0 kPa (连成压)
适用气体 非腐蚀 SUS 316L 之流体
电源电压 12 to 24V DC ±10%, 涟波峰值 ≦10%
消费电流 ≦ 45mA (无负载时)
开关输出 2 NPN 开集极输出 最大负载电流：125mA
最大供应电压：30V DC 内部压降：≦1.5V
2 PNP 开集极输出 最大负载电流：125mA
最大供应电压：24V DC 内部压降：≦1.5V
输出短路保护 有
重覆精度 ±0.3% F.S.±1 digit
应差 可调 (※1)
应答时间 ≦2.5ms (预防误动作功能: 25ms, 100ms, 250ms, 500ms, 1000ms ,1500ms 可选择)
输出短路保护 有
显示 3 1/2 位 7 段显示(红/绿)单视窗
显示精度 ±2% F.S. ±1 digit (在周围温度: 25 ±3℃)
动作显示灯 橙色 (1 & 2 指示灯) OUT1 / OUT2
线性输出(电压输出)(※2) 输出电压: 1 ~ 5V±2.5% F.S.(额定压力范围内)
直线性:±1% F.S. 输出阻抗约1kΩ
线性输出(电流输出)(※3) 输出电流: 4 ~ 20mA±2.5% F.S.(额定压力范围内); 直线性: ±1% F.S.
负载阻抗最大:250Ω 在电压为12V, 600Ω 在电压为24V ; 负载阻抗最小:50Ω
耐环境-防护等级 IP65
耐环境-周围温度 动作: 0 ~ 50℃, 保存:－10 ~ 60 ℃ (无水露及不结冰状况下)
耐环境-周围湿度 动作及保存: 35 ~ 85% RH (无水露)
耐环境-耐电压 250V AC 1分钟(引线及塑胶外壳间)
耐环境-绝缘阻抗 50 MΩ以上 (500V DC) (引线及塑胶外壳间)
耐环境-耐振动 复振幅1.5mm, 每1分钟10Hz ~ 55Hz ~ 10Hz , X、Y、Z 每个方向各2小时
耐环境-耐冲击 100m/s2 (10G) X、Y、Z 每个方向各3次
温度特性 ±3% F.S.比较参考温度25℃(0 ~ 50℃温度范围内)
电线规格 耐油 PVC 电线(0.15mm2)
重量 约 110g (包含2公尺的电线)
备注 ※1.单点设定模式及窗口比较模式可调整1-8digits 的应差。
※2.选择电压输出时就无电流输出，二种输出型态仅可选择其一。
※3.选择电流输出时就无电压输出，二种输出型态仅可选择其一。
